Cambra de buit tèrmic (TVAC)

TORNA AL LLISTAT
L’Institut d’Estudis Espacials de Catalunya (IEEC), en col·laboració amb l’Institut de Física d’Altes Energies (IFAE), posa en servei una nova cambra de buit tèrmic (TVAC, per les seves sigles en anglès: Thermal Vacuum Chamber). Ubicada a les instal·lacions de l’IFAE, al Campus de la UAB (Bellaterra, Barcelona), la infraestructura permet assajar microsatèl·lits, demostradors tecnològics per a validació en òrbita (IOD, per les sigles en anglès) i instrumentació, en condicions representatives de l’entorn espacial.

Aquesta infraestructura està orientada a donar servei a empreses, agències i centres de recerca i constitueix una eina estratègica per a validació de tecnologies espacials, i la conseqüent reducció de riscos, abans del llançament.

Els interessats poden contactar amb l’IEEC per conèixer les condicions d’accés i gestionar les reserves a la següent adreça electrònica: spacelabs@ieec.cat.

Infraestructures/equipaments

Cambra de buit tèrmic (TVAC)

Simulació ambiental: buit i cicles tèrmics

La TVAC permet reproduir condicions d’alt buit i cicles tèrmics controlats per a assajos ambientals de components i subsistemes espacials.

Especificacions del sistema:

R Rang de temperatures: entre -80 ºC i +100 ºC
R Gradients tèrmics: fins a 1 ºC/min
R Nivell de buit: fins a 1×10⁻⁶ mbar gràcies al dimensionament del sistema de bombament

Dimensions i capacitat de proves

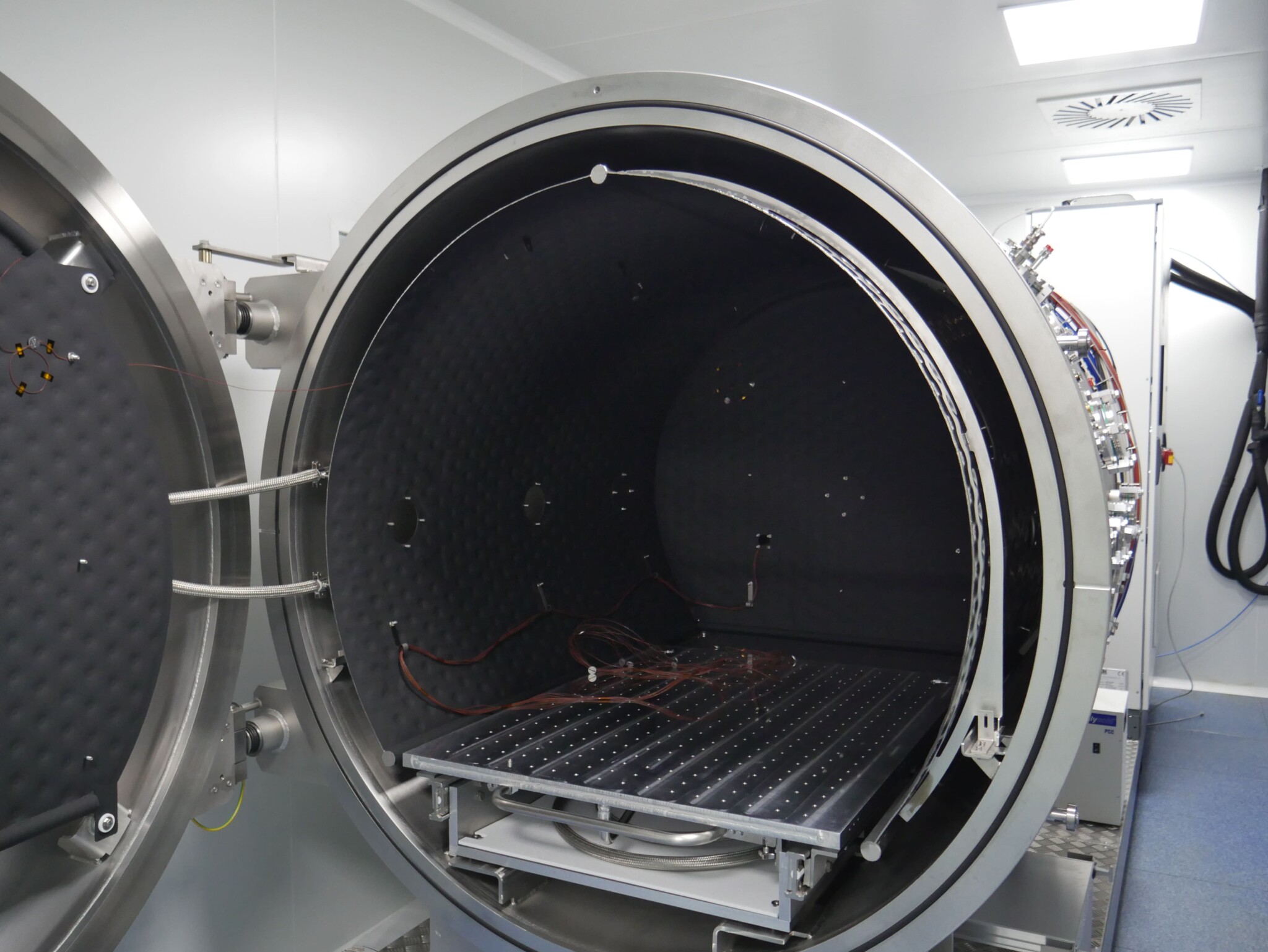

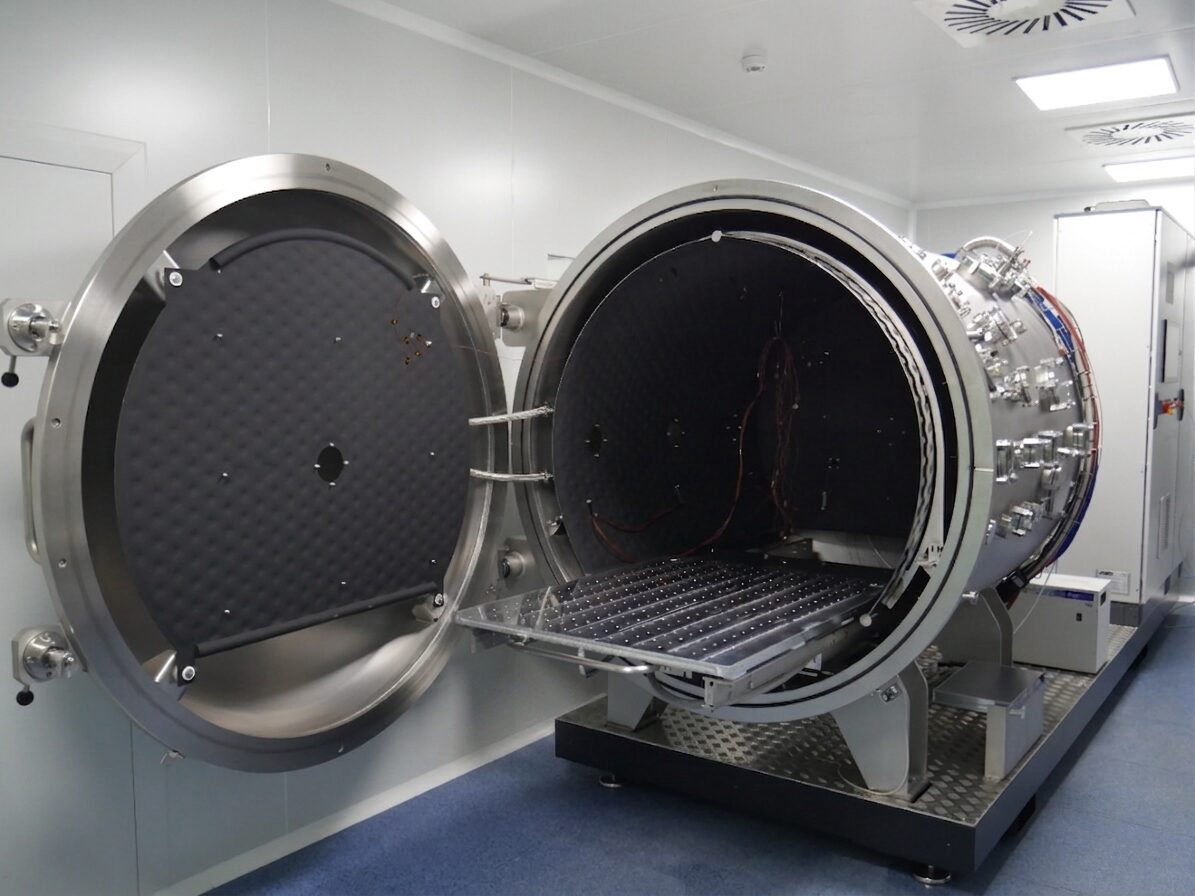

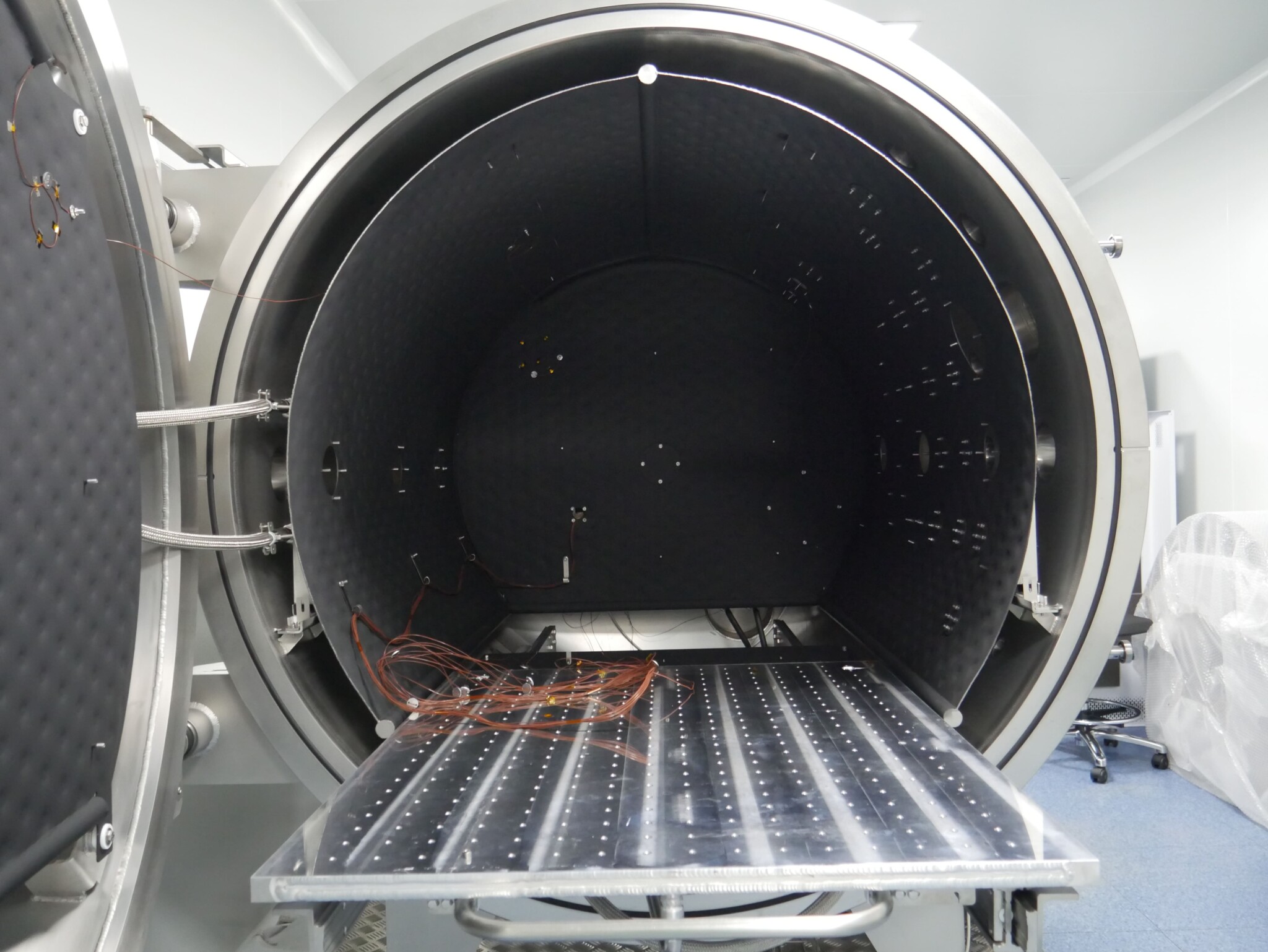

La cambra disposa d’un volum interior de Ø1.500 mm de diàmetre i 2.200 mm de profunditat. El sistema permet integrar equips i configuracions de test compatibles amb els següents paràmetres:

R Envolvent aproximada: fins a 800 x 1100 x 800 mm³
R Massa màxima: fins a 100 kg

Control i instrumentació

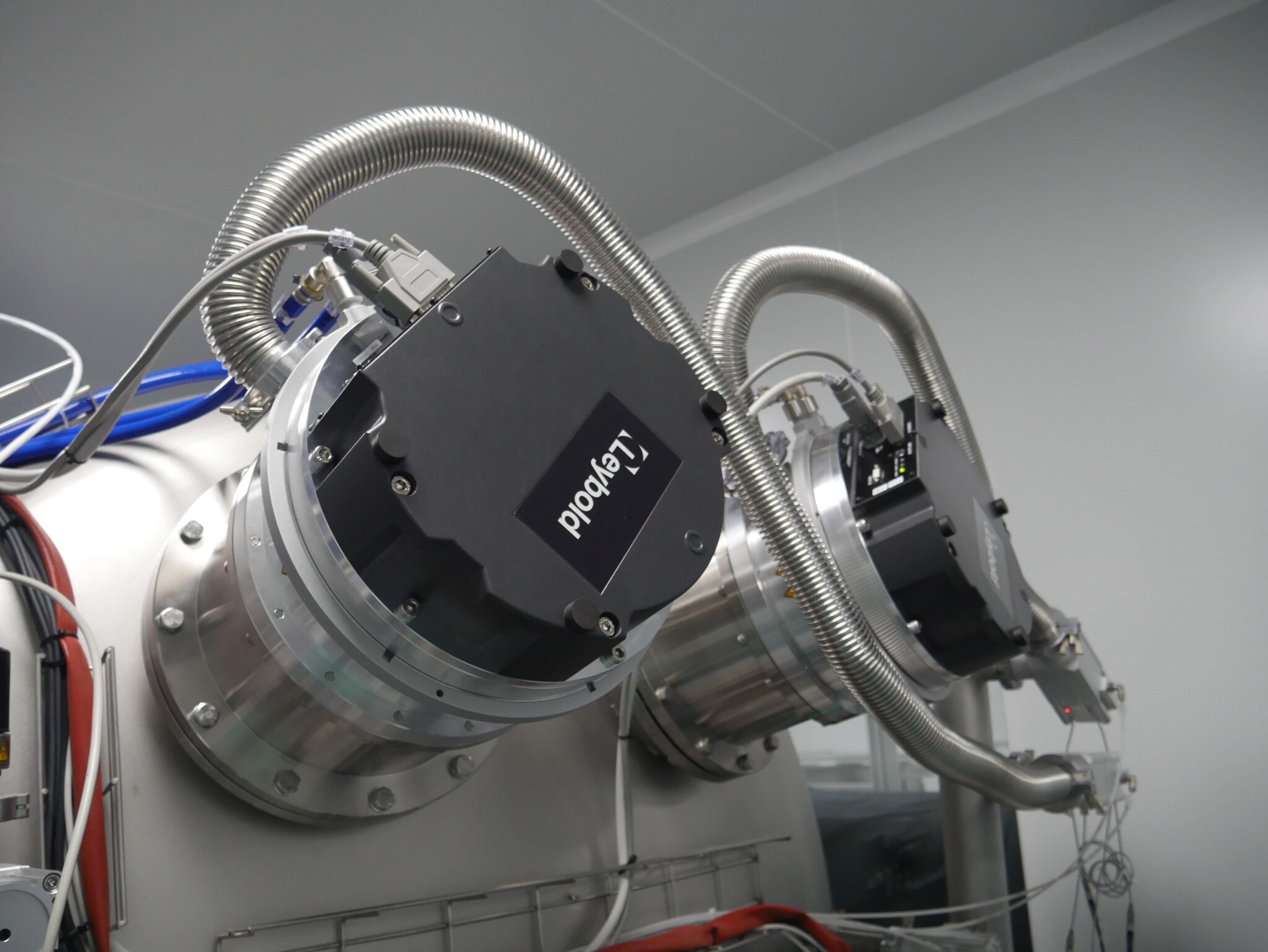

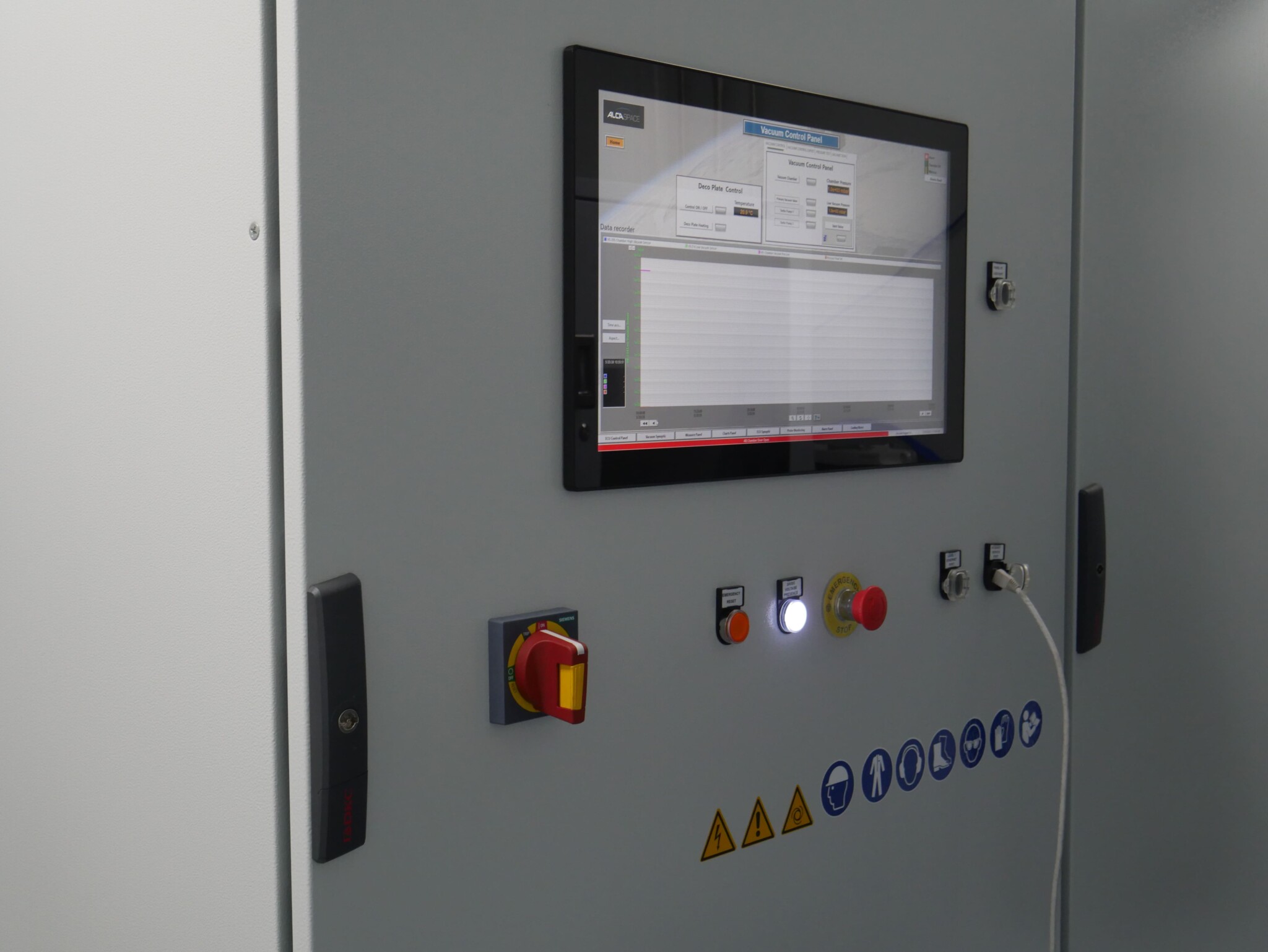

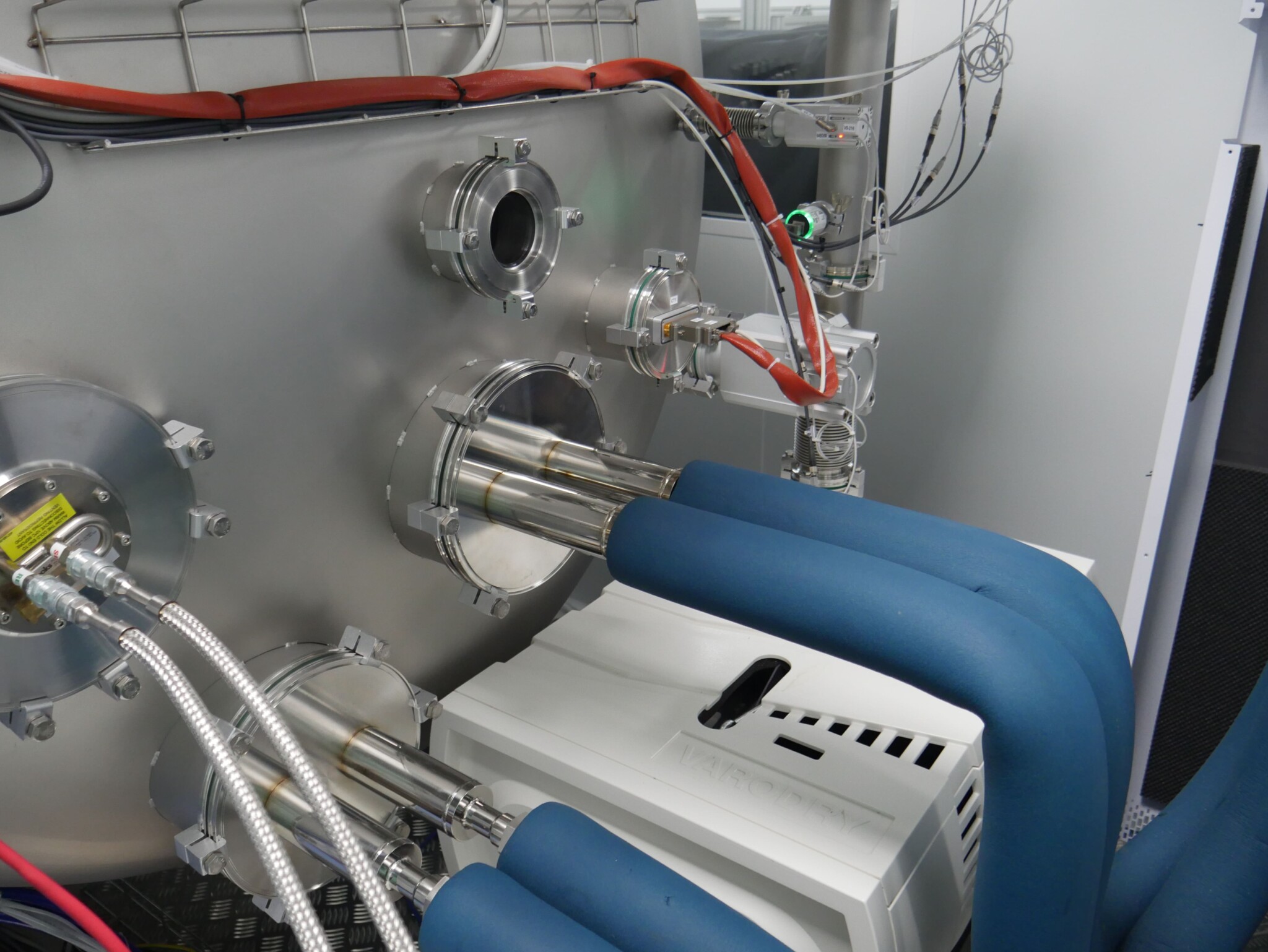

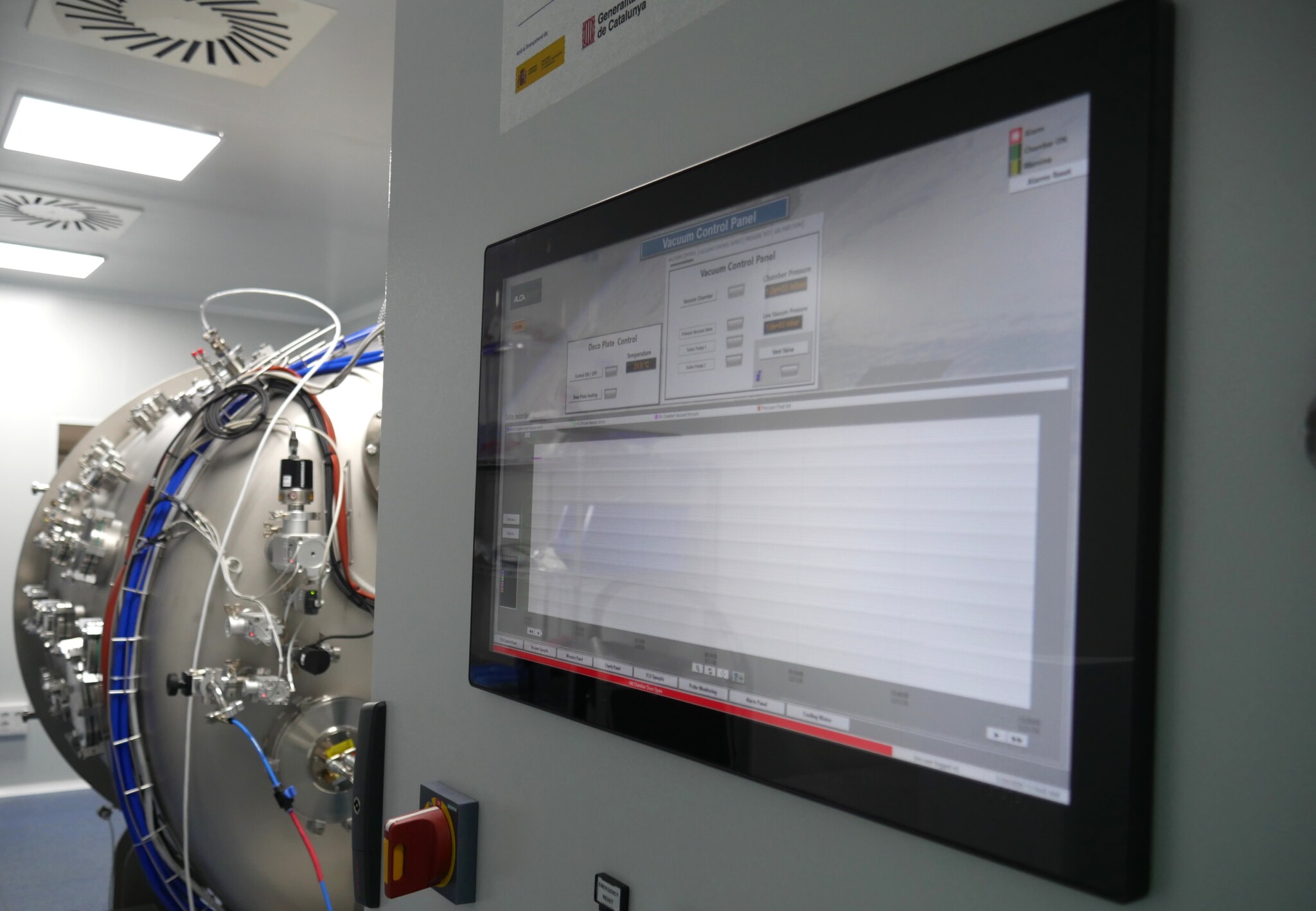

La instal·lació combina un sistema de bombament amb bomba primària i dues bombes turbomoleculars, gestionat per PLC, amb un sistema determoregulació que permetent executar cicles tèrmics repetibles i controlats.

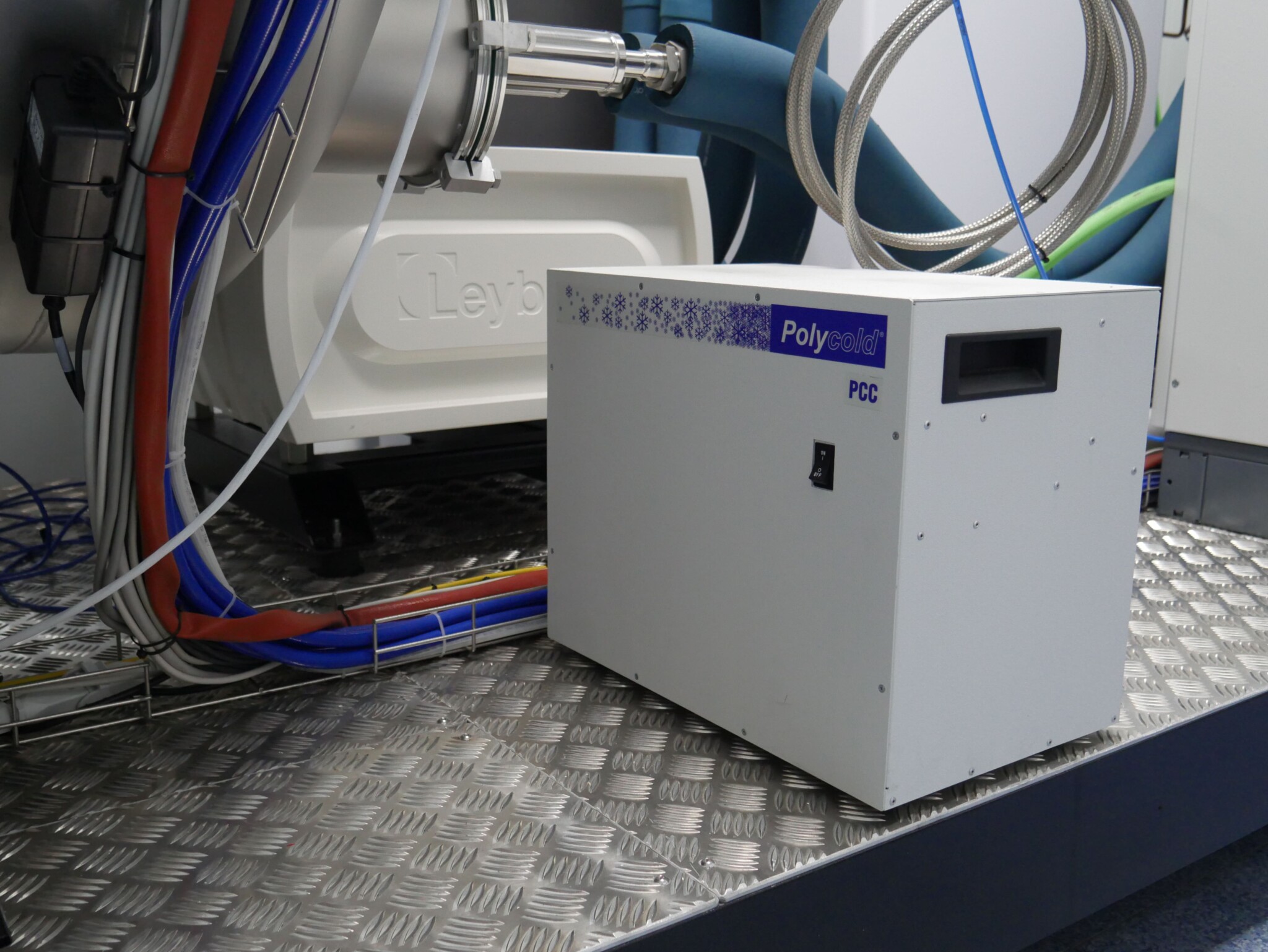

La infraestructura incorpora, a més, equipament de suport a la caracterització i al monitoratge com una trampa freda criogènica, un analitzador de gasos residuals (RGA) i una microbalança de cristall de quars (QCM).

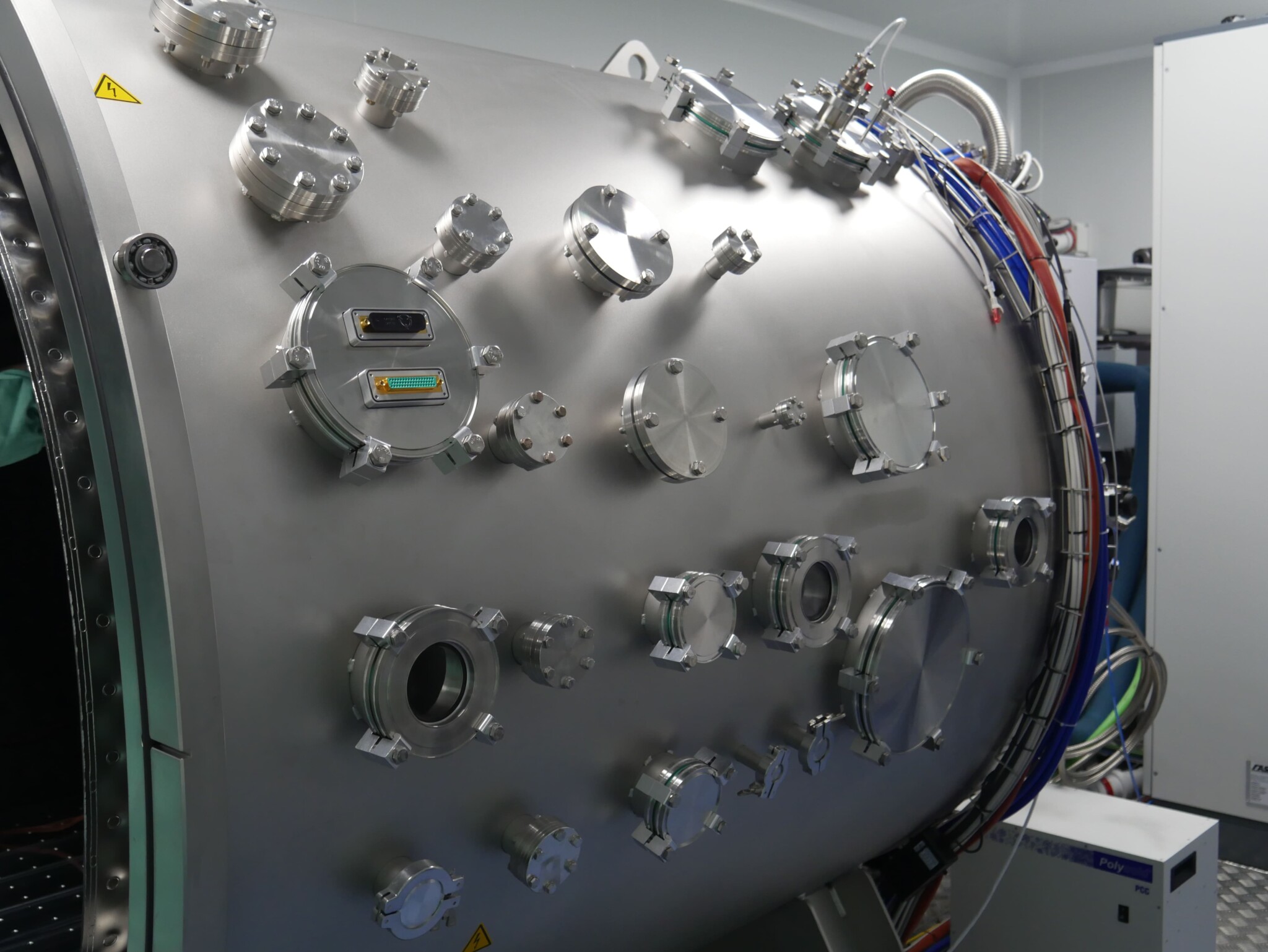

La cambra disposa de ports i interfícies de connexió configurables per a alimentació, instrumentació i comunicacions. Al lateral incorpora tres brides DN100 ISO-K per a connexions definides per l’usuari, i el layout del sistema inclou feedthroughs multipin, BNC, SMA i de termoparells, així com diversos ports spare en diferents formats DN, fet que permet adaptar la configuració a les necessitats de cada campanya, subjecte a validació tècnica prèvia.
